bintec elmeg be.IP plus (Version 10.2.4) als Media-Gateway
Hersteller: bintec elmeg
Bezeichnung: be.IP plus
Version: 10.2.4
Die Anleitung zur Einrichtung eines easybell SIP‑Trunks an einer be.IP plus im PBX‑Modus finden Sie in der Anleitung zu „bintec elmeg be.IP plus und hybird Telefonanlagen“.
Vorraussetzung: Über ISDN ist eine Telefonanlage (z. B. elmeg hybird 120™) angeschlossen.
Hinweis: Die Funktion „CLIP NO SCREENING“ ist in der unten angegebenen Software (als Media Gateway) funktionsfähig, vorausgesetzt, die nachgeschaltete Telefonanlage versendet die korrekten Rufnummern.
1. CLIP no screening im Easybell-Kundenportal
Rufen Sie bitte my.easybell auf und gehen auf „Telefonanschluss“ → „Verbindungen”. Öffnen Sie dann bitte die „Konfiguration‟ der verwendeten Verbindung aus und suchen den Bereich „Rufnummernanzeige (CLIP)“.
Wählen Sie hier „PBX bestimmt Anrufer-ID (CLIP No Screening)“ und anschließend unter „Wählen Sie das SIP-Feld mit CLIP“ via Dropdown-Menü den Punkt „From Display (Default)“.
2. Erste Schritte
Navigieren Sie zunächst bitte zu Assistenten → Telefonie → Erste Schritte.
Status des Media Gateways: Aktiviert
Internationaler Präfix / Länderkennzahl: Standardmäßig mit 00/49 für Deutschland vorbelegt
Nationaler Präfix / Ortsnetzkennzahl: Hier die Ortsnetzkennzahl für den Ort eintragen, an dem Ihr System installiert ist (z. B. 30 für Berlin). Standardmäßig ist der Nationale Präfix mit 0 vorbelegt.

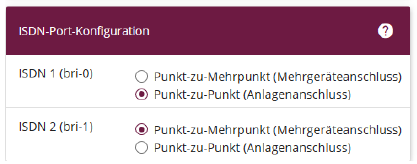

Bei ISDN-Port-Konfiguration wählen Sie für ISDN 1 (bri-0) und für ISDN 2 (bri-1) jeweils Punkt-zu-Punkt (Anlagenanschluss) aus. Sollte ein zusätzliches ISDN-Telefon am Port 2 angeschlossen sein, wählen Sie hier Punkt-zu-Mehrpunkt (Mehrgeräteanschluss).
Bestätigen Sie mit OK.
3. SIP-Provider hinzufügen
Wechseln Sie in das Menü Assistenten → Telefonie → SIP-Provider → Neu.
Verbindungstyp: SIP-Durchwahl
Typ: Benutzerdefiniert.
Klicken Sie auf Weiter.

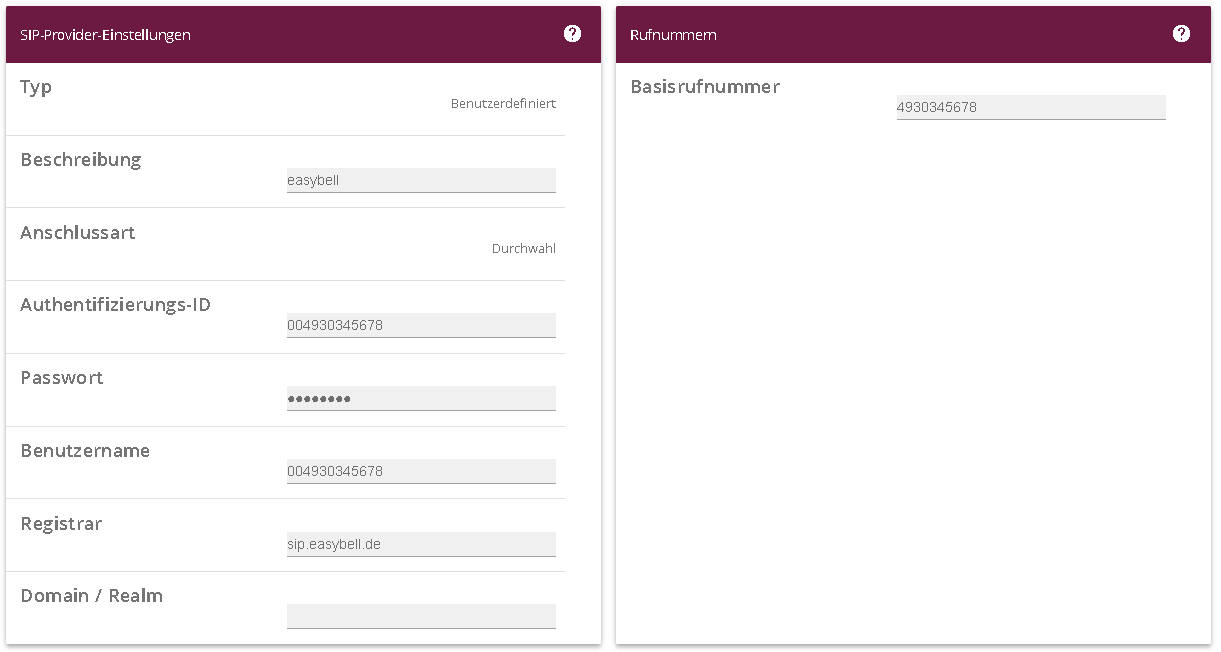

4. SIP-Zugangsdaten eintragen
Beschreibung: Name des SIP-Providers (z. B. easybell)
Authentifizierungs-ID: SIP-Benutzername (finden Sie in Ihrem Kundenportal)
Passwort: SIP-Passwort (finden Sie in Ihrem Kundenportal)
Benutzername: SIP-Benutzername (finden Sie in Ihrem Kundenportal)
Registrar: Geben Sie bei Registrar den DNS-Namen oder die IP-Adresse des SIP-Servers ein (hier z.B. sip.easybell.de)
Basisrufnummer: Stammrufnummer / Kopfrufnummer des Trunks (hier z. B. 4930345678)
Aktivieren Sie bei ISDN-Ports den Port, der für die Verbindung verwendet wird, hier bri-0.
Bestätigen Sie mit OK.
5. CLIP no screening einrichten
Stellen Sie für diesen Einrichtungsschritt bitte sicher, dass die Ansicht in den Experten-Modus gesetzt ist.

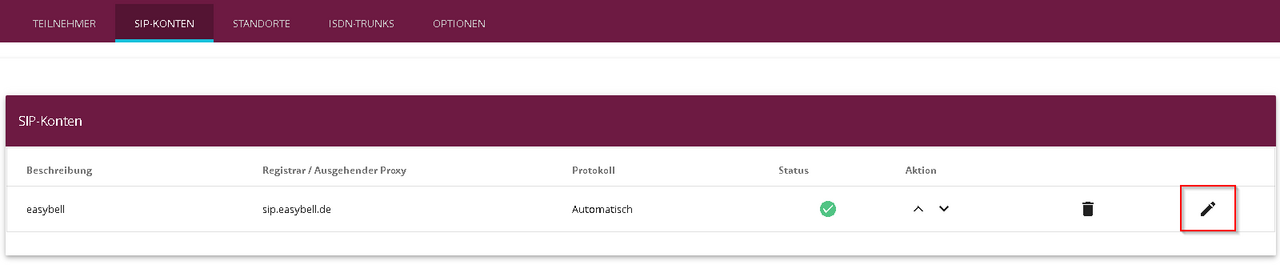

Wechseln Sie nun links zum Reiter „VoIP“ und anschließend auf „Einstellungen“. Im neu geöffneten Fenster wählen Sie das Feld „SIP-Konten“ aus. Hier sehen Sie das bereits eingerichtete SIP-Profil und bearbeiten dieses über das Stift-Symbol.
Die Trunk-Einstellungen konfigurieren Sie bitte wie folgt:
SIP-Header-Feld: FROM Display: Anruferadresse
SIP-Header-Feld: FROM User: Benutzername
SIP-Header-Feld: P-Preferred: Keiner
SIP-Header-Feld: P-Asserted: Keiner
7. Rufnummerntransformation & Routing
Anrufkontrolle anpassen
Da bei kommenden Anrufen die Zielrufnummer durch die easybell im internationalen Format aber ohne führende Nullen oder + in der Ländervorwahl übermittelt wird, müssen in der Konfiguration der „Transformation der gerufenen Adresse“ Anpassungen vorgenommen werden. Gehen Sie dazu in das Menü VoIP > Media Gateway > Anrufkontrolle und passen Sie den Eintrag easybell > bri an.
Routing-Regel anpassen

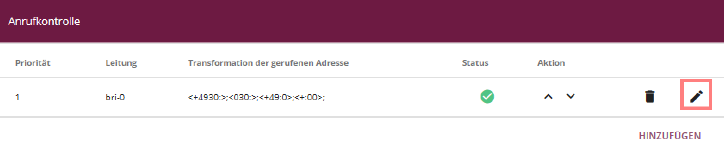

Navigieren Sie dann zu VoIP > Media Gateway > Anrufkontrolle >Routing-Regeln (s. Screenshot).
- Bearbeiten Sie den Eintrag unter Routing-Regeln > Anrufkontrolle.
- Passen Sie den ersten Eintrag unter Transformation der gerufenen Adresse so an, dass in der Klammer vor dem Doppelpunkt Ländervorwahl und Ortsvorwahl ohne führende Null und ohne + steht. Im Beispiel <4930:> statt <+4930:>.
- Klicken Sie auf Konfiguration speichern, um die Konfiguration zu sichern.
Hiermit ist die Einrichtung eines SIP-Kontos an einer be.IP plus im Modus Media Gateway abgeschlossen.
